Последовательное и параллельное соединение резисторов


Последовательное соединение

При последовательном соединении резисторов их номиналы складываются:

R = R1 + R2 + R3 +…

Параллельное соединение

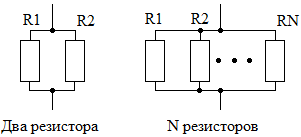

На рисунке показаны схемы параллельного соединения резисторов.



Для двух резисторов вычисление удобно проводить по формуле:



В общем случае:



При параллельном соединении N резисторов одинакового номинала R1 результирующее сопротивление равно:

R = R1/ N

Такое соединение часто используют для разделения рассеиваемой мощности на все резисторы –
мощность, приходящаяся на каждый резистор, также уменьшается в N раз.

При вычислениях все номиналы необходимо указывать в одних и тех же единицах:
Ом, кОм или МОм.

Расчёт с помощью формы

Расчёт параллельного соединения резисторов
Основная формула:   R= 1/(1/R1+1/R2+...)

Введите один или более параметров и нажмите "Расчёт"
R1:
R2:
R3:
R4:

R:



Расчёт с помощью текстового калькулятора.

Расчётный блок:




; калькулятор КАН
; расчёт параллельного соединения трёх резисторов
R1 = 300
R2 = 300
R3 = 300
1 / (1 / R1 + 1 / R2 + 1 / R3) =


Скопируйте и вставьте данный блок в текстовое окно калькулятора и нажмите кнопку «Вычислить».
В дальнейшем используйте данный блок, подставляя свои значения. Приведённое в расчётном блоке выражение нетрудно обобщить для любого количества резисторов
