Расчёт RC-фильтра нижних частот


Основные формулы

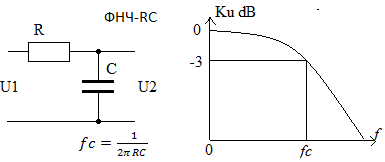

На рисунке показана схема простейшего RC- фильтра нижних частот и его АЧХ – амплитудно-частотная характеристика:



Коэффициент передачи по напряжению такого фильтра рассчитывается по формуле:


Где – сопротивление ёмкости на частоте f.
Частота среза, при которой коэффициент передачи равен (или – 3дБ) относительно нулевой частоты вычисляется по формуле:


При этом предполагается, что сопротивление нагрузки достаточно большое (много больше R).
В противном случае оно будет искажать АЧХ фильтра.

Расчёт с помощью формы

Расчет параметров RC ФНЧ
Основная формула:   fc = 1/(2πRC)
Введите два параметра и нажмите "Расчёт"
R:
C:
fс:


Расчёт с помощью текстового калькулятора.

АЧХ фильтра удобно рассчитать с помощью калькулятора

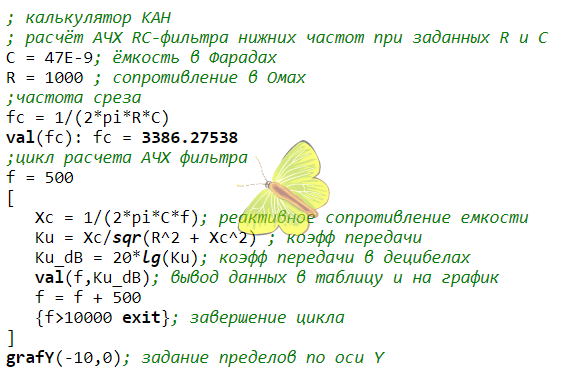

Фрагмент программы показан ниже:



Кликните по нему, чтобы запустить программу.
В дальнейшем используйте данную программу, подставляя свои значения.
Как сохранять программу и её результаты описано здесь.

В текстовое окно калькулятора будет выведена таблица значений АЧХ (переменная Ku_dB).

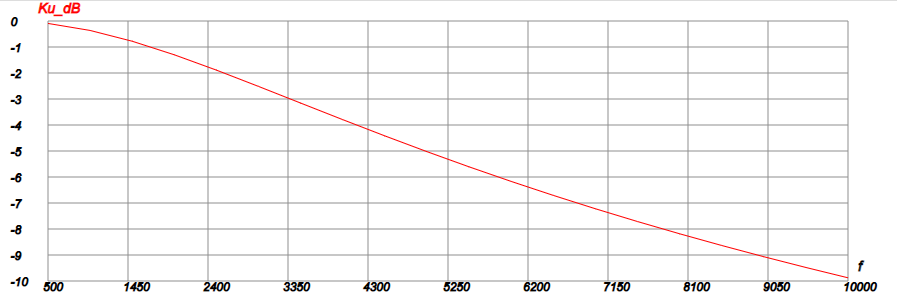

В графическом окне калькулятора будет показан график данной АЧХ.
В дальнейшем используйте данный блок, подставляя свои значения.
