Усилители на основе операционного усилителя

Инвертирующий усилитель на операционном усилителе

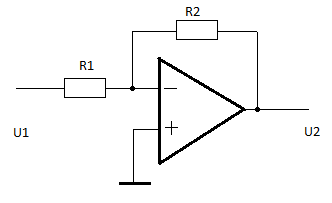

Схема усилителя изображена на рисунке (цепи питания не показаны):

Напряжение на выходе усилителя U2 противоположно по фазе напряжению на входе U1.

Коэффициент усиления:

Ku = - R2/R1

Знак минус означает, что напряжения на входе и на выходе усилителя находятся в противофазе.
Для идеального ОУ входное сопротивление равно R1, выходное сопротивление равно нулю.

Неинвертирующий усилитель на ОУ

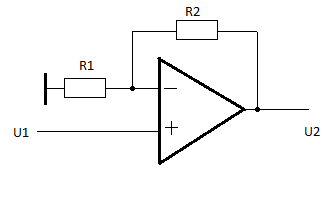

Схема усилителя изображена на рисунке:

Напряжение на выходе усилителя U2 совпадает по фазе с напряжением на входе U1.

Коэффициент усиления:

Ku =1 + R2/R1

Для идеального ОУ входное сопротивление равно бесконечности, выходное сопротивление равно нулю.

Если R1 удалить, то схема превращается в повторитель напряжения.
