Перестраиваемый режекторный фильтр



         Режекторные фильтры (РФ) применяются для подавления нежелательных частотных составляющих сигналов, например, для подавления фона гармоник частоты 50 Гц, попадающих в звуковой сигнал от цепей питания усилителя НЧ или с линейного входа при недостаточном экранировании входного кабеля. РФ характеризуется частотой подавления f0, глубиной подавления вредного сигнала и полосой подавления по уровню –3 дБ.

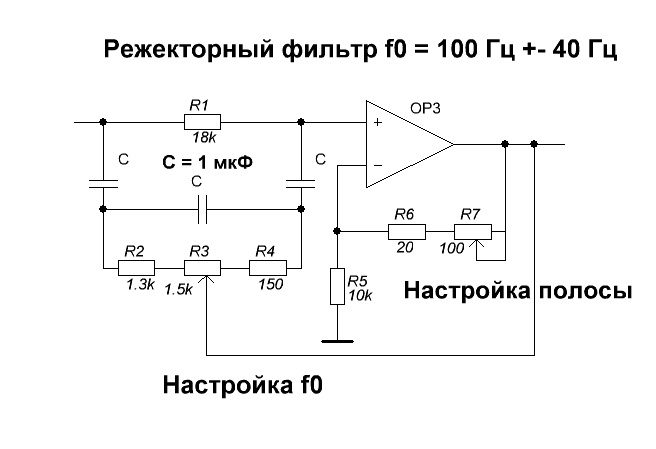

    Приведем практическую схему РФ.

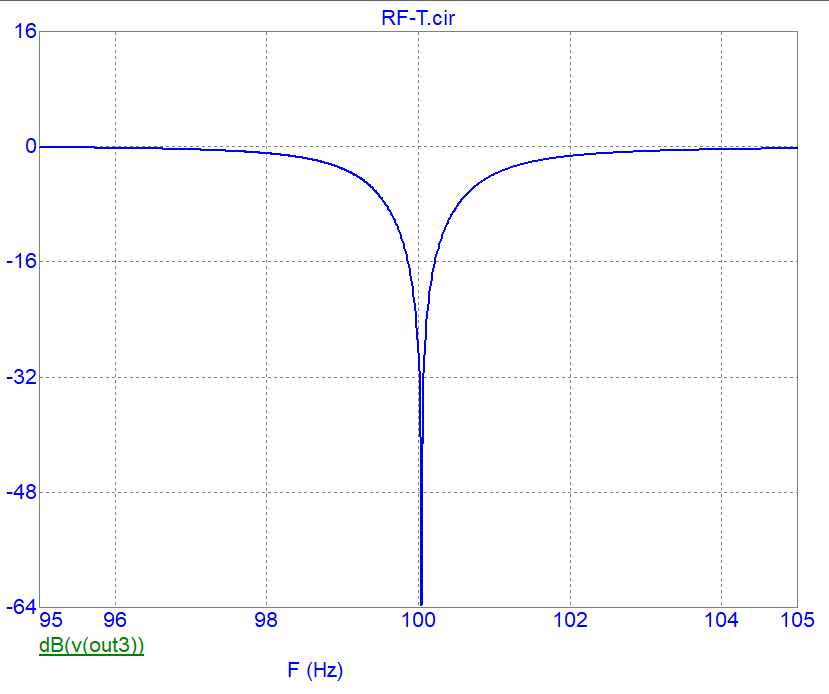

    Частота подавления изменяется в пределах от 60 до 140 Гц. Полоса регулируется от единиц Гц и выше. Ниже представлен график АЧХ фильтра, полученный при моделировании данной схемы. Видно, что подавление превышает 60 дБ, что является хорошим показателем.


Для удобства расчётов можно воспользоваться следующей формой:

Расчет параметров РФ

Введите два параметра и нажмите "Расчёт"
f0:
C:

R1 =
R2 =
R3 =
R4 =
f1 =
f2 =


Здесь:
R1..R4 - значения резисторов,
f0 - центральная частота подавления,
f1 - нижняя частота подавления,
f2- верхняя частота подавления.

В случае, если значения резисторов R2..R4 окажутся очень малыми, необходимо уменьшить емкость С конденсаторов (и, соответственно, наоборот).
