Расчёт полосового фильтра на основе операционного усилителя

Основные формулы

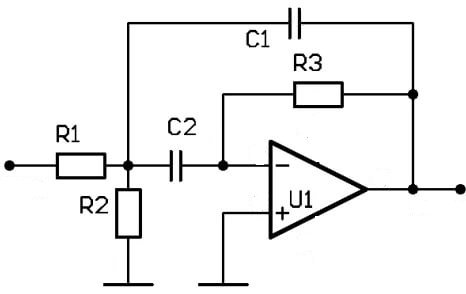

На рисунке показана схема простейшего полосового фильтра на ОУ

Ёмкости на схеме одинаковы и равны C:
С1 = С2 = С
Регулировка резонансной частоты в некоторых пределах производится резистором R2,
который часто делают переменным.

Расчёт с помощью формы

Расчет параметров полосового фильтра на ОУ

Введите четыре параметра и нажмите "Расчёт"
f:
df:
C:
K:

R1 = Ом
R2 = Ом
R3 = Ом

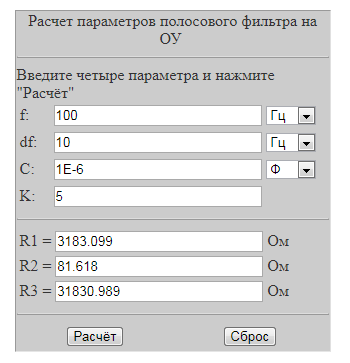

Ниже показано как будут выглядеть результаты при заданных центральной частоте
f = 100 Гц, полосе пропускания df = 10 Гц и С = 1 мкФ.

.

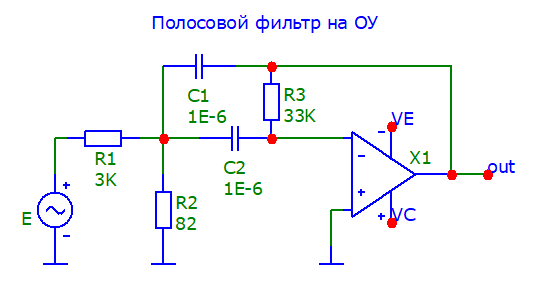

На следующем рисунке представлена схема модели фильтра в приложении Micro-Cap 12

.

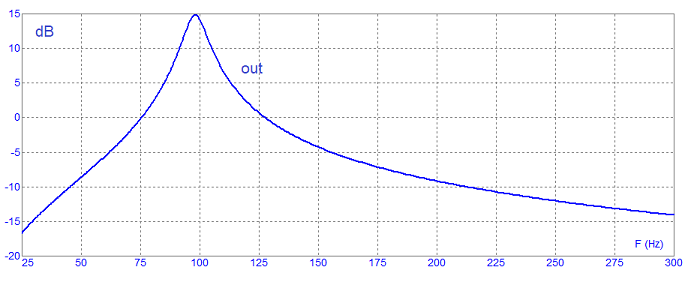

Ниже представлена АЧХ данного фильтра также расчитанная в Micro-Cap 12

.
