Расчёт LC-фильтра нижних частот с крутым срезом

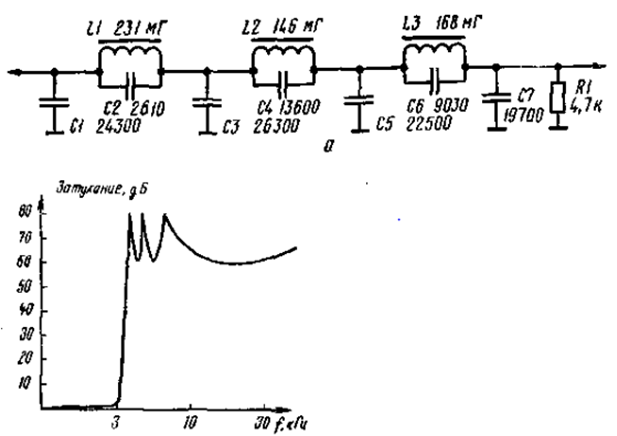

На рисунке показана схема трехзвенного LC- фильтра нижних частот и его АЧХ – амплитудно-частотная характеристика:

Данный фильтр характеризуется весьма крутым срезом и значительным затуханием в полосе непропускания.
Фильтр широко применялся в своё время в аппаратуре связи.
Волновое сопротивление фильтра 4.7 кОм. Для правильного согласования такое же сопротивление должно быть и на выходе (как на схеме) и на входе (выходное сопротивление предыдущего каскада). Для достижения высоких добротностей катушки выполняются на броневых закрытых сердечниках. Фильтр легко пересчитать на другую частоту с помощью калькулятора, введя в окно калькулятора следующий текст.

fc = 5000; новая частота среза фильтра

kof = fc / 3000

; L - индуктивности в мГн

; C - емкости в пФ

L1 = 231 / kof =

L2 = 146 / kof =

L3 = 168 / kof =

C1 = 24300 / kof =

C2 = 2610 / kof =

C3 = 26300 / kof =

C4 = 13600 / kof =

C5 = 22500 / kof =

C6 = 9030 / kof =

C7 = 19700 / kof =
