Параллельное и последовательное соединение конденсаторов


Основные формулы

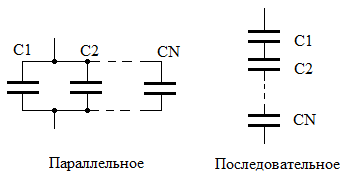

На рисунке показаны схемы параллельного и последовательного соединения конденсаторов:



Параллельное соединение

При параллельном соединении конденсаторов их ёмкости складываются:

C = C1 + C2 + … + CN

Последовательное соединение

Для двух конденсаторов вычисление удобно проводить по формуле:



В общем случае:



При последовательном соединении N конденсаторов одинакового номинала C1 результирующее значение ёмкости равно:

C = С1/ N

При вычислениях все номиналы необходимо указывать в одних и тех же единицах:
Ф, мФ, нФ или пФ.

Расчёт с помощью формы

Расчёт последовательного соединения конденсаторов
Основная формула:   C= 1/(1/C1+1/C2+...)

Введите один или более параметров и нажмите "Расчёт"
C1:
C2:
C3:
C4:

C:
