Параллельное и последовательное соединение индуктивностей |
Основные формулы

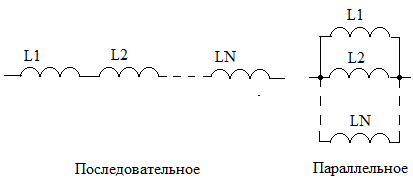

На рисунке показаны схемы последовательного и параллельного соединения индуктивностей:
 |
Последовательное соединение
При последовательном соединении индуктивностей, индуктивности складываются:
L = L1 + L2 + … + LN
Параллельное соединение
Для двух индуктивностей вычисление удобно проводить по формуле:
 |
В общем случае:
 |
При параллельном соединении N индуктивностей одинакового значения L1 результирующее значение L равно:
L = L1/ N
Во всех приведённых выше случаях предполагается, что индуктивности не связаны по
электромагнитному потоку. В противном случае возникает взаимная индуктивность, и
эти формулы становятся неприменимыми.
При вычислениях все номиналы необходимо указывать в одних и тех же единицах:
Гн, мГн, нГн или мкГн.
Расчёт с помощью формы
|
Расчёт параллельного соединения индуктивностей
Основная формула: L= 1/(1/L1+1/L2+...) Введите один или более параметров и нажмите "Расчёт" |
