Радиоимпульс |
Импульсы, рассмотренные в предыдущих разделах, характеризуются тем, что их основная энергия сосредоточена в области нулевой частоты. Это значит, что они не пригодны для передачи информации по полосовым каналам, т.е. по каналам с ненулевой центральной частотой пропускания, в частности, по радиоканалам. Для этих целей применяются радиоимпульсы. Радиоимпульс представляет собой произведение некоторой низкочастотной (информационной) огибающей a(t) на высокочастотную несущую x(t), в качестве которой обычно используется синусоидальный сигнал.
 |
Применим в качестве a(t) прямоугольный импульс, который при передаче информации может принимать различные значения амплитуды.
Программа для калькулятора:
;моделирование радиоимпульса
f0 = 100 ; частота несущей
fd = 1000 ; частота дискретизации
w0 = 2*pi*f0/fd ; относительная частота несущей
t = 0
[
;огибающая - прямоугольный импульс
a = 1
{t<10 a = 0}
{t>50 a = 0}
;
x = 1.5*sin(w0*t) ;несущая
s = a*x ; радиоимпульс
val(t,a,s)
t = t + 1
{t>100 exit}
]
f0 = 100 ; частота несущей
fd = 1000 ; частота дискретизации
w0 = 2*pi*f0/fd ; относительная частота несущей
t = 0
[
;огибающая - прямоугольный импульс
a = 1
{t<10 a = 0}
{t>50 a = 0}
;
x = 1.5*sin(w0*t) ;несущая
s = a*x ; радиоимпульс
val(t,a,s)
t = t + 1
{t>100 exit}
]

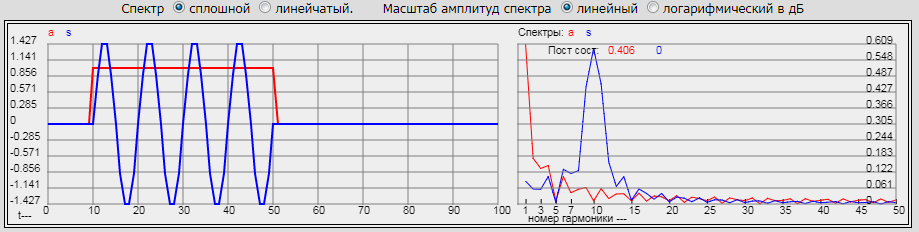

Получим следующие графики (обратите внимание как установлены опции):
 |
На графике два импульса и, соответственно, два спектра:
1) Прямоугольная огибающая (красный) - x
2) Радиоимпульс с частотой заполнения 100 Гц (синий) – s
На графике спектра видно, что спектр прямоугольного импульса (несущего полезную информацию) сосредоточен возле нулевой частоты. Синим цветом показан радиоимпульс – результат перемножения (модуляции) прямоугольного импульса на несущую частотой 100 Гц. Видно, что результатом стал перенос энергии спектра на частоту несущей 100 Гц. Такой сигнал может быть передан по полосовому каналу с центральной частотой 100 Гц.
Разумеется, и в этом случае для сужения спектра на практике применяются не прямоугольные, а сглаженные импульсы.
|
