Расчёт RC-фильтра верхних частот


Основные формулы

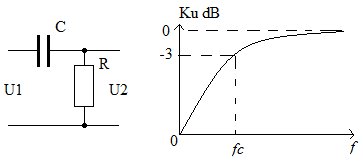

На рисунке показана схема простейшего RC- фильтра верхних частот и его
АЧХ – амплитудно-частотная характеристика:


Коэффициент передачи по напряжению такого фильтра рассчитывается по формуле:


Где – сопротивление ёмкости на частоте f.
Частота среза, при которой коэффициент передачи равен (или – 3дБ) относительно
бесконечной частоты вычисляется по формуле:



При этом под R подразумевается сопротивление вместе с сопротивлением нагрузки.

Сопротивление источника равно нулю, либо много меньше R

Расчёт с помощью формы

Расчет параметров RC ФНЧ
Основная формула:   fc = 1/(2πRC)

Введите два параметра и нажмите "Расчёт"
R:
C:
fс:



Расчёт с помощью текстового калькулятора.

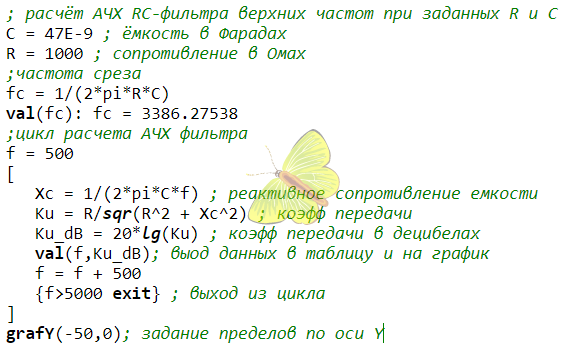

Фрагмент программы показан ниже:



Кликните по нему, чтобы запустить программу.
В дальнейшем используйте данную программу, подставляя свои значения.
Как сохранять программу и её результаты описано здесь.

В текстовое окно калькулятора будет выведена таблица значений АЧХ (переменная Ku_dB).

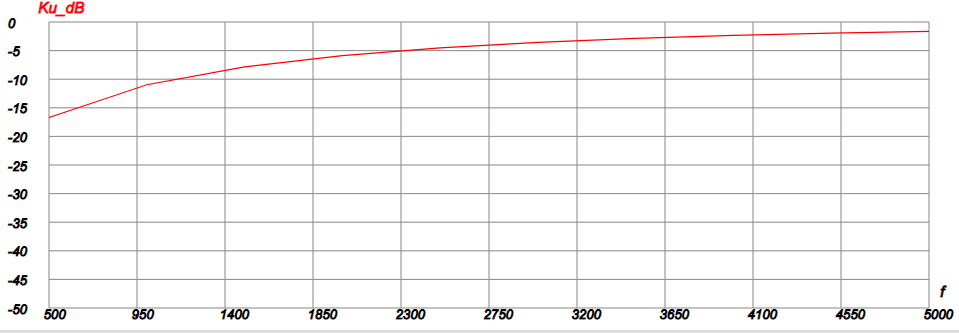

В графическом окне калькулятора будет показан график данной АЧХ.
