Расчет многозвенного полосового LC фильтра

Заказать расчет

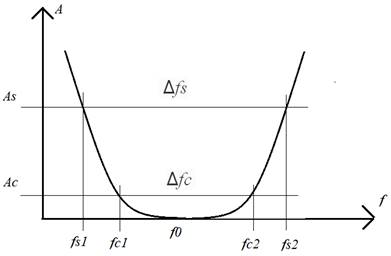

Полосовой фильтр (ПФ) предназначен для пропускания частотных составляющих сигнала в полосе пропускания Δfc и их ослабления за её пределами. Типичная амплитудно-частотная характеристика (АЧХ) по затуханию полосового фильтра представлена на следующем рисунке:





Где обозначены:



Δfc - ширина полосы пропускания ПФ в Гц   при затухании Aс обычно заданной 3 дБ



Δfs - ширина переходной полосы задерживания в Гц, за пределами которой затухание не менее заданной величины As



As - заданное затухание в дБ за пределами  Δfs



Обозначения fs1, fs2, fc1, fc2 – понятны из рисунка.

Причём



fs1 = f0 – Δfs/2      fs2 = f0 + Δfs/2



fc1 = f0 – Δfc/2      fc2 = f0 + Δfc/2



Порядок расчёта ПФ обычно следующий:

1.    Расчёт фильтра нижних частот (ФНЧ) - прототипа

2.    Трансформация ФНЧ-прототипа в ПФ



Расчёт ФНЧ-прототипа может быть выполнен на основе аппроксимаций АЧХ полиномами Баттерворта, Чебышева и др.

Задаются следующие параметры:



fc = Δfc – частота среза ФНЧ-прототипа,

fs = Δfs – нижняя частота области гарантированного затухания As

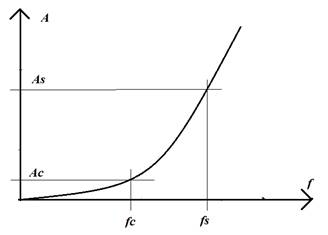

АЧХ по затуханию типичного ФНЧ-прототипа имеет вид









Рассмотрим конкретный пример расчёта полосового фильтра.





Дано:



f0=1000 - центральная частота ПФ в Гц



Δfc = 100 Гц - ширина полосы пропускания ПФ в Гц   при затухании Ac=3 дБ



Δfs = 200 Гц - ширина переходной полосы задерживания в Гц, за пределами которой затухание не менее As



 As = 26 дБ   - заданное затухание за пределами  Δfs



 Ri = 600 Ом - сопротивление источника



 Rn = Ri = 600 Ом - сопротивление нагрузки



Определяем порядок фильтра согласно формулам, приведенным в [1]:


принимаем n = 5.

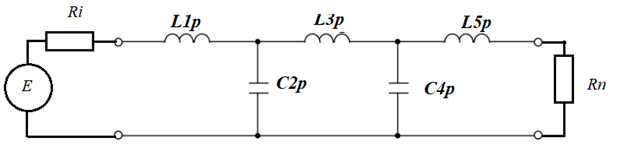

Схема LC ФНЧ 5-го порядка на Т-образных звеньях имеет вид:



Индекс p указывает на то, что элементы относятся к прототипу

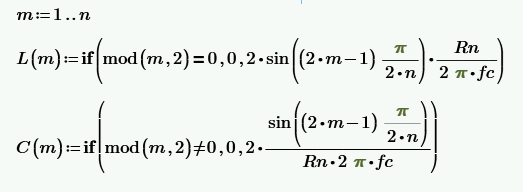

Производим расчет элементов ФНЧ прототипа для заданных  выше fc, fs, Rn, n по методике [3, c.225]. Можно воспользоваться программой, представленной в [1].  Ссылка на программу для Mathcad приведена в конце страницы. Формулы для расчета элементов имеют вид:





   В результате получим следующие значения элементов:









- значения индуктивностей указаны в Генри





- значение емкостей указаны в Фарадах

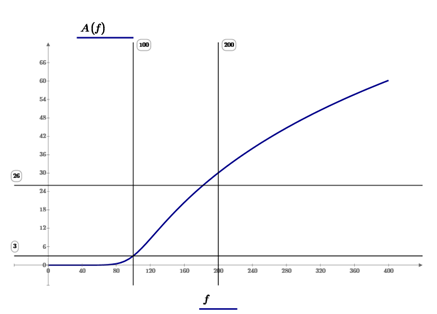

Рассчитанная на Mathcad АЧХ ФНЧ-прототипа имеет вид



Видно, что на частоте fs затухание превышает заданную величину As.

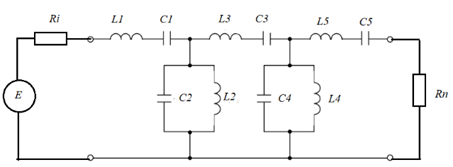

Трансформируем схему ФНЧ-прототипа в схему полосового фильтра по правилу:  ёмкости схемы прототипа заменяются параллельными колебательными контурами, а  индуктивности – последовательными колебательными контурами. Значения сопротивлений не изменяются. Полученная таким образом схема показана ниже

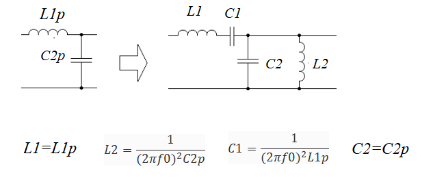

Определяем элементы  полосового фильтра, используя следующие формулы трансформации ФНЧ --> ПФ для первого и последующих элементов ФНЧ:

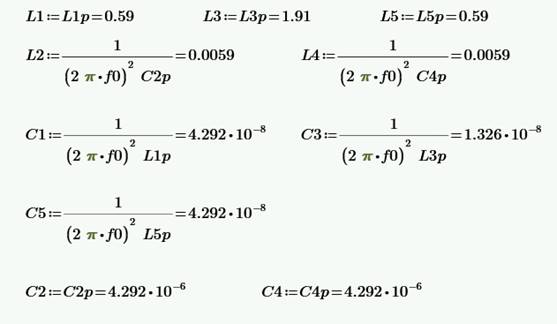

В итоге получим следующие значения



Значения индуктивностей указаны в Генри, емкостей в Фарадах.

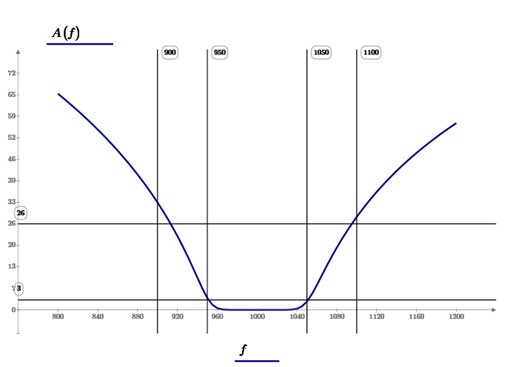

Рассчитанная на Mathcad АЧХ затухания будет иметь вид:



Как следует из графика АЧХ, полученного ПФ отвечает заданным параметрам.



Mathcad-программа расчёта полосовых фильтров доступна здесь





Литература и ссылки



1. Калькулятор.нехаев.рф/radio-cepi/LC-LPF-Batt.html



2. Калькулятор.нехаев.рф/radio-cepi/LC-LPF-Cheb.html



3. Г. Лэм. Аналоговые и цифровые фильтры. Москва, Издательство Мир, 1982
